一般卧室的照明灯就是采用的双控开关，双控开关就是通过两个开关来同时控制一个灯或者电器设备。那么，双控开关电路图是怎样的?双控开关接线图是怎样的?今天小编将为大家分享双控开关电路图以及双控开关接线图，下面一起来看看吧。

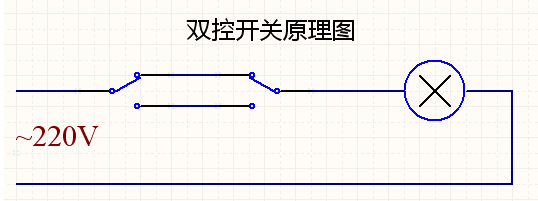

双控开关电路图
双控开关接线原理实际上就是将两个单刀开关串联起来再接入电器的电路中，进而实现用任何一个开关都能控制电路中的电器的功能。

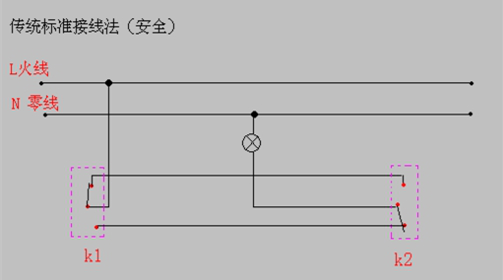

传统的标准双控开关接线图
这种双控开关电路的一端接火线，一端接零线。电路中：开关1的一端接火线，另一端接开关2。开关2的一端接开关1，另一端接电灯或者电器。电灯或者电器一端接零线，另一端接开关2。
无论是开关1还是开关2，关灯的时候火线和零线都会同时断开，只有当开灯的时候，双控开关电路中的才会联通，这种接法最为安全，也是标准的双控开关接线电路，不过用线会比较多一些。

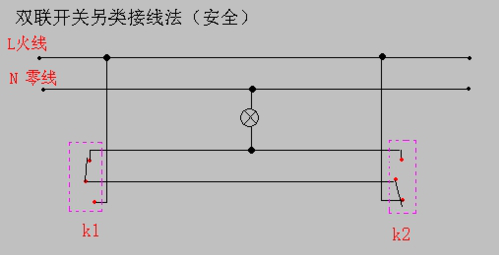

另类双控开关接线图
这种另类的双控开关电路，另类就另类在它的两个开关的一端都接火线了，另一端接点灯或者电器，两个开关控制的还是火线，也是安全的。这种创新的另类接法的用线量会比传统接法的省一些。

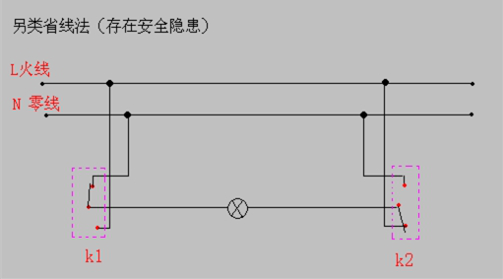

最省线的双控开关接线图
这种接法开关的是灯泡或者电器接在两个开关之间，两个开关通过同时控制火线和零线来实现控制电路的目的，这种做法虽然省线，但是有需要通过控制零线来实现，所以是不太安全的，因此不建议大家使用这种双控开关接线电路。
以上就是有关双控开关电路图以及双控开关接线图的分享，希望本文的内容能对大家有所帮助。
